Vybavení a příslušenství ohraňovacího lisu

CNC zadní dorazy

2 osý zadní doraz
CNC osa X, R
velmi tuhá konstrukce
osa X CNC pojezd 1000 mm
osa R CNC pojezd 300 mm
pohyb do stran Z1, Z2 manuálně
4 osý zadní doraz
CNC osa X, R, Z1, Z2
velmi tuhá konstrukce
osa X CNC pojezd 1000 mm
osa R CNC pojezd 300 mm dorazy
pohyb do stran Z1, Z2 CNC řízený
6-ti osý nezávislý zadní doraz
CNC osa X1, X2, R1, R2, Z1, Z2
velmi tuhá konstrukce
osa X, X2 CNC pojezd 1000 mm
osa R1, R2 CNC pojezd 300 mm dorazy
pohyb do stran Z1, Z2 CNC řízený

Upínání nástrojů

Manuální upínání nástroje, vyroba Aliko

- kompatibilita Wila

nástrojového systému

- max. zatížení 400 tun/m

- rychlé upnutí a výměna

Hydraulické upínání horního nástroje

- typ Wila
- maximum zatížení 250 tun/m
- rychlé upnutí a výměna

Heavy Duty

hydraulické upínání horního nástroje

- maximum zatížení 400 a 600 tun/m
- rychlé upnutí a výměna

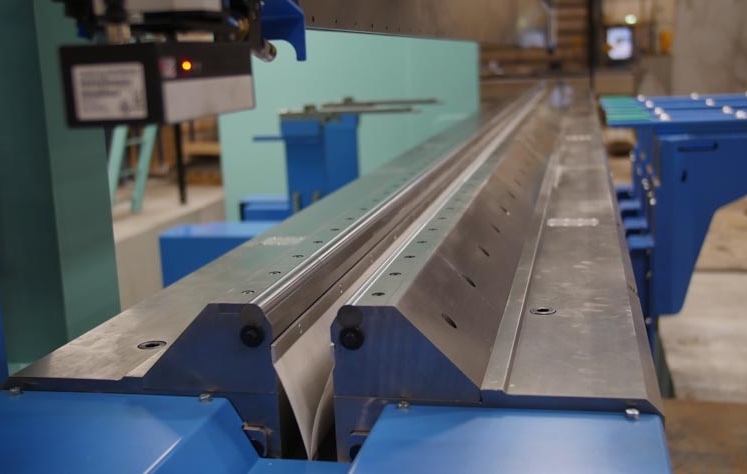

Upínání spodního nástroje

- mechanické, pneumatické,

 - kapacita zatížení až 300tun/m



CNC VARIO matrice,

rozsah přestavení drážky matrice, řízeno přímo z programu, dle typu ohybu

- V 20-120 mm

 - V 40-200 mm

  -  V 50-300 mm

CNC řídící systém Cybelec

Aliko spolupracuje se Cybelecem, významným švycarským výrobcem řídících sytému of roku 1985.

Cybelec CybTouch 15PS
Cybelec VisiTouch 19 2D / 3D
12" vysoce kontrastní plně dotykový displej,
jednoduché stránky,
přehledný displej,
intuitivní uživatelsky přívětivé rozhraní
ovládá 4 osy (Y1-Y2-X-R)
automatické řazení ohybů (volitelně)
výpočet přídavku na ohyb
výpočet tlaku - bombírováni

15" moderní dotykový displej se skleněným povrchem, který lze používat
v rukavicích
2D grafické kreslení profilů (Touch Profile) a přesné vytváření 2D programů.
 automatický výpočet sekvence ohýbání snadné jednotlivé ohyby díky funkci Easy Bend
široká kapacita paměti
bezdrátová komunikace prodiagnostiku
19" velký moderní dotykový displej se skleněným povrchem se snadným ovládání
uživatelsky přívětivé HMI
efektivní 2D grafické kreslení profilů a rychlé a přesné řešení 2D programů
automatický výpočet pořadí ohýbání
interní funkce zálohování a obnovy

Nastavitelná ergonomická pozice ovladácího panelu ohraňovacího lisu

Řada dalších příslušenství:

  • Laser safe
  • Osvětlení ohybové linie
  • Přední sklopné podpůrné konzoly - manuální nebo CNC řízené
  • Automatická výměna nástrojů
  • Vybavení pro manipulaci s těžkými plechy
  • CNC Flexi bombírování

Nástrojový systém -  naše standardní řešení jsou vhodná pro širokou škálu použití, včetně CNC matrice k ohraňovacím lisům
